        什么是PCB電路板,如何制作打樣呢?

        文章來源: 智力創電路板     閱讀次數:3971     發表時間:2022-06-10 10:18:51

        [導讀]:大多數電子設備和產品都有pcb電路板。印刷電路板(PCB / PWB)是由非絕緣和高度耐熱的絕緣材料(如玻璃纖維)制成的板。這些板也稱為基板。甲PCB基板可以只具有一個單一層(單層電路板)或多于一個的層(多層電路板)。

        從設計到成品電子產品,小工具,智能手機,家電或電器,等等你想的到看的到的所有電子產品設備。pcb線路板樣品非常重要。它允許測試給定的設計,以確定它是否有效。這樣就可以調試并糾正任何錯誤。這在批量生產之前也非常有用。如果沒有pcb電路板樣品(PCB Prototype),電子電路板和相關產品的大規模生產仍然存在風險。

        在復雜的電路板中,輕微的錯誤可能非常昂貴且耗時很難糾正。錯誤的設計可能使電子元件的焊接非常困難。指出電路板上的錯誤點也變得更加困難。因此,在實際生產之前設計PCB 電路板樣品打樣是明智的,以避免任何未來的風險。


        好現在給大家介紹一下什么是PCB電路板(Printed circuit board)?

        大多數電子設備和產品都有pcb電路板。印刷電路板(PCB / PWB)是由非絕緣和高度耐熱的絕緣材料(如玻璃纖維)制成的板。這些板也稱為基板。甲PCB基板可以只具有一個單一層(單層電路板)或多于一個的層(多層電路板)。諸如銅的導電金屬用于制造導電通路或跡線以促進電流。一旦PCB焊接完成,它就被稱為“印刷電路板”。在焊接電子元件之后,相同的PCB 稱為印刷電路板半成品(PCBA)。

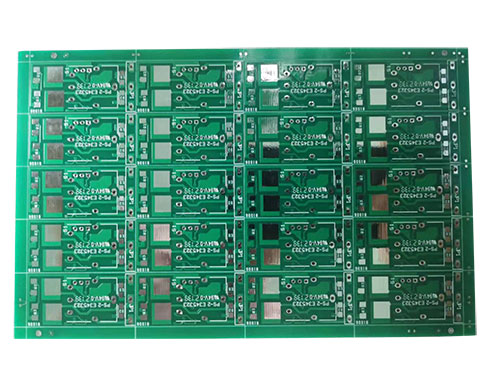

        pcb電路板打樣

        在設計新電路時,在pcb電路板打樣之前繪制電路板原理圖非常重要。電路板原理圖將有助于調試和修復在此過程中出現的任何錯誤。如果電路板上的電路很簡單,可以使用非常簡單易懂的樣品板。在復雜和定制的電路板的情況下,制作樣品pcb板是必須的。


        pcb電路板布局的設計軟件

        要開始制作pcb電路板樣品,需要電路板制板資料如:Gerber文件。PCB的布局軟件可用于此目的。一個電路板布局軟件繪制電路板的布局與所有的痕跡,并指出其中的電子元件會在電路板上進行焊接。PCB布局看起來像一個圖表。PCB布局軟件允許編輯布局,直到實現所需的布局。


        如何制作PCB電路板?

        制造PCB電路板涉及幾個復雜的過程。

        1:菲林曬板:在這個過程中掩?;蚬庋谀S没瘜W(xué)蝕刻組合,以從PCB電路板基板中減去銅區。使用CAD PCB軟件程序使用照片繪圖儀設計創建光掩模。光掩模也是使用激光打印機創建的。

        2:層壓:多層PCB電路板由多層薄層蝕刻板或跡線層組成,并通過層壓工藝粘合在一起。

        3:鉆孔:PCB電路板的每一層都需要一層連接到另一層的能力; 這是通過鉆一個叫做“ VIAS ”的小孔來實現的。鉆孔主要通過使用自動計算機驅動的鉆孔機完成。

        4:焊盤噴錫:將電子元件的焊接點在PCB電路板上的焊盤進行噴錫或化學沉金,以便焊接電子元件。裸銅不易焊接。它要求表面鍍有便于焊接的材料。較早的鉛基錫用于鍍覆表面,但隨著R oHS(有害物質限制)合規,現在使用更新的無鉛材料如鎳和金進行電鍍。

        5:測試PCB電路板:在將電子元件焊接到PCB電路板上之前,需要對其進行測試。該測試可以使用測試架測試儀或飛針測試,飛針測試儀是其他計算機操作的電路板測試設備。

        無論是PCB電路板打樣,還是批量制造其制造過程和工藝程序是差不多的,只是制造PCB電路板樣品的成本,跟批量制造時所分攤的前期工具成本不一樣。
